تابلو بانک خازنی

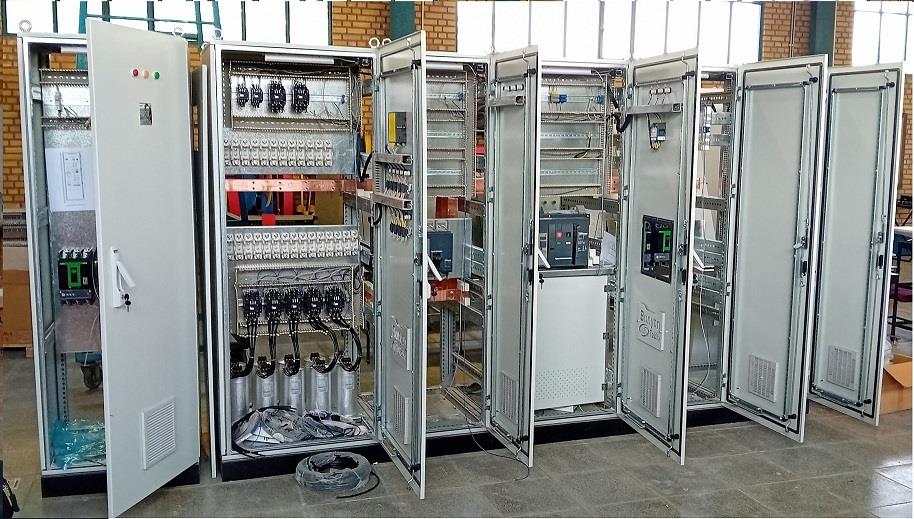

طراحی و ساخت تابلو بانک خازنی — اوج بهره‌وری، اوج تخصص
در دنیای صنعتی امروز، افزایش بهره‌وری انرژی و کاهش هزینه‌های برق مصرفی به یکی از دغدغه‌های اصلی صنایع تبدیل شده است. ما در مجموعه پارین ، با تکیه بر دانش فنی، مهارت‌های مهندسی و تجربه میدانی، به طراحی و ساخت تابلوهای بانک خازنی می‌پردازیم که نه‌تنها توان راکتیو را به شکل هوشمندانه جبران می‌کنند، بلکه نقش بسزایی در تثبیت ولتاژ، کاهش تلفات شبکه و ارتقای ضریب توان ایفا می‌کنند.
آنچه ما را متمایز می‌کند
۱. طراحی سفارشی بر اساس تحلیل بار
ما با آنالیز دقیق پروفایل بار مشتریان (نوسانات، الگوهای مصرف، ضریب توان لحظه‌ای و میانگین)، تابلوی بانک خازنی را بهینه‌سازی‌شده برای هر پروژه طراحی می‌کنیم؛ چه در محیط صنعتی سنگین و چه در مجتمع‌های تجاری یا اداری.
۲. استفاده از تجهیزات مرغوب و برندهای معتبر
در ساخت تابلوها، از بهترین برندهای خازن نظیر( EPCOS، Ducati، Samwha ) و رگولاتورهای دیجیتال هوشمند با قابلیت برنامه‌ریزی دقیق، استفاده می‌کنیم. تمامی قطعات در برابر حرارت، رطوبت و نوسانات مقاوم‌اند و طول عمر بالایی دارند.
۳. کنترل و حفاظت هوشمند
تابلوهای ما مجهز به:
- فیوزهای حفاظتی HRC یا MCCB
- کنتاکتورهای مخصوص خازنی با مقاومت پیش‌شارژ
- سیستم تهویه فعال و غیرفعال
- رگولاتور ضریب توان دیجیتال با نمایشگر LCD و آلارم‌های حفاظتی
۴. مدولار، قابل توسعه، قابل اعتماد
ما تابلوهایی طراحی می‌کنیم که نه‌تنها در ظرفیت‌های مختلف ( از 15کیلو وار تا بالای 500کیلو وار ) قابل پیاده‌سازی هستند، بلکه در صورت نیاز مشتری قابل ارتقا و ماژولار نیز می‌باشند.
۵. زیبایی‌شناسی صنعتی و نظم داخلی
چیدمان قطعات به‌گونه‌ای انجام می‌شود که تهویه بهینه، دسترسی آسان برای تعمیر و نگهداری، و ظاهری حرفه‌ای به تابلو ببخشد. استفاده از کانال‌کشی دقیق، لیبل‌گذاری استاندارد و کابل‌کشی منظم از اصول طراحی ماست.
خدمات ما فراتر از ساخت تابلوست
- بازدید و آنالیز رایگان محل
- شبیه‌سازی فنی عملکرد خازن‌ها و ارائه گزارش مهندسی
- نصب و راه‌اندازی در محل با تست کامل
- آموزش بهره‌برداری و نگهداری برای اپراتور
- پشتیبانی فنی مستمر و تأمین قطعات یدکی
اگر به‌دنبال راهکاری مطمئن برای کاهش هزینه انرژی و افزایش راندمان شبکه برق هستید، ما آماده‌ایم یک گام جلوتر از انتظار شما حرکت کنیم.
برای مشاوره تخصصی رایگان با ما تماس بگیرید
طبقه‌بندی تابلوهای بانک خازنی ما
۱. بر اساس ساختار کنترل:
۱. بر اساس ساختار کنترل:
- بانک خازنی ثابت: مناسب برای بارهای یکنواخت و ساده.
- بانک خازنی اتوماتیک (رله‌دار): برای بارهای متغیر با استفاده از رگولاتور دیجیتال.
- بانک خازنی فیلتر دار (APFC + Detuned Reactor): برای محیط‌هایی با هارمونیک بالا، مانند خطوط تولید با درایو یا PLC.
- تابلوهای تک‌فاز و سه‌فاز
- ظرفیت‌های 15، 25، 50، 100، 250، 400، 600، 800، تا 1000 KVAR و بالاتر بر اساس نیاز پروژه.
- تابلو ایستاده (Floor Standing)
- تابلو دیواری (Wall Mounted)
- تابلو قابل حمل با چرخ و دسته (Mobile )
ساختار فنی و اجزای تشکیل‌دهنده
اجزای اصلی تابلو بانک خازنی
الف) بخش قدرت
مشخصات فنی کلیدی
نحوه انتخاب تابلو مناسب
اجزای اصلی تابلو بانک خازنی
الف) بخش قدرت
- خازن‌های LV/MV: جبران‌گرهای راکتیو (۲۵۰ تا ۵۰۰ کیلووار)
- کنتاکتورهای خازنی: مخصوص قطع و وصل بار راکتیو ( با پیش‌شارش مقاومتی)
- فیوزهای حفاظتی: HRC Fuse برای محافظت در برابر اتصال کوتاه
- رله کنترل ضریب توان: اندازه‌گیری Cos φ و فرمان پله‌ای (مثل Zener، Circutor )
- تجهیزات مانیتورینگ : نمایشگر دیجیتال (ولتاژ، جریان، توان راکتیو)
- PLCدر سیستم‌های پیشرفت: ( برنامه‌ریزی پیشرفته برای پاسخ به نوسانات بار)
- رله حرارتی (Thermal Overload): جلوگیری از اضافه‌بار خازن‌ها
- رله اتصال زمین (Earth Fault): تشخیص نشتی جریان
- رله هارمونیک (THD Monitoring): محافظت در برابر اعوجاج فرکانسی
- فیلترهای پسیو: سلف و خازن برای جذب هارمونیک‌های خاص (مثل ۵ ام و ۷ ام)
- فیلترهای اکتیو (APFC) : حذف هارمونیک‌های متغیر با پاسخ سریع
انواع تابلوهای بانک خازنی
| نوع تابلو | ویژگی‌ها | کاربرد |
| ثابت (Fixed) | خازن‌های بدون تنظیم | مصارف کوچک با بار ثابت |
| اتوماتیک (Auto) | رله کنترل + کنتاکتورهای پله‌ای | کارخانجات، مراکز تجاری |
| داینامیک (Dynamic) | پاسخگویی زیر سیکل (Fast Switching) | صنایع با بارهای نوسانی |
| هیبرید (Hybrid) | ترکیب خازن و راکتور | شبکه‌های با اعوجاج هارمونیک |
مشخصات فنی کلیدی
| پارامتر | محدوده استاندارد |
| ولتاژ کاری | ۲۳۰ولت تا ۱۱ کیلو ولت ( بسته به سطح ولتاژ شبکه) |
| ظرفیت خازنی | ۵ تا ۲۰۰۰ کیلووار (پله‌های ۱۲.۵، ۲۵، ۵۰ کیلووار) |
| دقت کنترل Cos φ | ±۰.۹۵ تا ۱ ( قابل تنظیم ) |
| استانداردها | IEC 60831, IEEE 18, IS 13584 |
نحوه انتخاب تابلو مناسب
| معیار انتخاب | گزینه‌های پیشنهادی |
| نوع بار | اتوماتیک برای بارهای متغیر، ثابت برای بارهای پایدار |
| سطح هارمونیک | هیبرید یا فیلتردار برای THD>5% |
| ظرفیت مورد نیاز | محاسبه بر اساس فرمول : Qc = P (tanφ₁ - tanφ₂) |
| شرایط محیطی | تابلو با فن خنک‌کننده برای محیط‌های گرم |
حوزه‌های کاربردی بانک خازنی ما
- کارخانجات صنعتی (پتروشیمی، فولاد، صنایع غذایی)
- برج‌ها و ساختمان‌های تجاری و اداری
- سوله‌ها و کارگاه‌های تولیدی
- بیمارستان‌ها، دانشگاه‌ها و مراکز دولتی
- گلخانه‌ها و مزارع کشاورزی دارای پمپ‌های سنگین
اهمیت استفاده از بانک خازنی
- کاهش هزینه‌های برق تا ۳۰% با حذف جریمه توان راکتیو
- افزایش ظرفیت شبکه موجود بدون نیاز به ارتقاء کابل‌ها
- بهبود ولتاژ و پایداری سیستم‌های الکتریکی
- کاهش تلفات حرارتی در ترانسفورماتورها و کابل‌ها
تفاوت بانک خازنی معمولی و هیبرید چیست؟
خیر، فقط برای مصرف‌کننده‌های با ضریب توان زیر ۰.۹ (طبق قوانین شرکت برق) الزامی است.
عمر مفید خازن‌ها چقدر است؟
حدود ۱۰ سال با نگهداری مناسب و دمای زیر ۴۵° سانتیگراد
- معمولی: فقط خازن برای جبران توان راکتیو
- هیبرید: ترکیب خازن + راکتور برای کنترل هارمونیک‌ها
خیر، فقط برای مصرف‌کننده‌های با ضریب توان زیر ۰.۹ (طبق قوانین شرکت برق) الزامی است.
عمر مفید خازن‌ها چقدر است؟
حدود ۱۰ سال با نگهداری مناسب و دمای زیر ۴۵° سانتیگراد
